Si cette stratégie va réduire la dépendance de l’Europe au pétrole elle va sans doute en créer une nouvelle aux matériaux critiques (1). En effet une éolienne offshore utilise près de 20 000 kg/MW de métaux, le cuivre en majorité, mais aussi l’aluminium, l’acier et des métaux plus rares comme le néodyme mêlé au fer et au bore avec des ajouts de dysprosium et de praséodyme pour ses aimants permanents (2). L’éolienne terrestre en contient deux fois moins par MW mais tout de même huit fois plus qu’une centrale thermique au gaz. Les panneaux solaires sont à peu près tous basés sur le silicium qui reste abondant mais contiennent aussi des dopants comme le gallium, le germanium, l’indium et pas mal de kilogrammes de cuivre et d’aluminium. La voiture électrique contient cinq fois plus de métaux critiques que la voiture thermique, dont le cuivre mais aussi des alliages de terres rares (Nd, Dy, Pr) pour ses nombreux moteurs électriques. Il faut aussi compter les batteries lithium-ion qui contiennent du lithium mais aussi du cobalt, du nickel du manganèse (3). S’y ajoutent les circuits électroniques dont les transistors de puissance (LDMOS) ont des circuits imprimés riches en cuivre étain et argent et quelques contacts en or (1%). Sachant que rien qu’en France l’objectif de l’énergie éolienne de 34 GW se traduit en 50 000 t de métaux dont plus de 20 000 t de cuivre /molybdène et 1 500 t de terres rares ! En multipliant par la puissance à installer en Europe, on arrive à des valeurs astronomiques.

Les prévisions des experts

Suivant un scénario visant à rester en dessous des 2°C de réchauffement global en 2100, les projections sont instructives. Le tableau des besoins en 2050 montre qu’il faudrait annuellement multiplier par 4 à 30 les productions annuelles de 2021 !

On découvre que pour atteindre les objectifs de neutralité carbone au cours de la seconde moitié de ce siècle de grandes infrastructures de production, de stockage et de transport de l’énergie doivent être construites or elles affichent une « intensité matière » bien supérieure à celles des technologies conventionnelles utilisant les combustibles fossiles (4). Une étude portant sur les véhicules légers (actuellement 1,2 milliard en circulation) prévoie un doublement d’ici 2050 et majoritairement électriques. Sachant que nos véhicules contiennent déjà 10 à 20 kg de cuivre, les véhicules électriques en contiennent quatre fois plus. Selon les extrapolations il faudra 200 à 400 Mt de cuivre soit 10 à 20 années de production annuelle pour le seul domaine du transport.

C’est pourquoi dans le dernier rapport de Philippe Varin (5) plusieurs métaux stratégiques sont cités comme devenus critiques : le cuivre, le cobalt, le lithium. S’y ajoutent le nickel, l’étain, le tungstène, les trois lanthanides déjà citées (Nd, Dy, Pr) dont la criticité avaient déjà fait l’objet d’alertes de la part des métallurgistes et du BRGM (6).

Un aspect économique et géopolitique

Pour faire face au nouveau business des véhicules électriques, de nombreuses « gigafactories » se créent partout en Europe pour s’affranchir de la concurrence asiatique. Elles engendrent une forte tension sur les marchés des matériaux. Le cuivre atteint 10 000 $ /t, le nickel 43 000 $/t, l’aluminium a battu son record à 3 000 $/t et le lithium a augmenté de 500% en deux ans à 60 000 €/t. En ces domaines la dimension géopolitique intervient et l’accès aux contrats de marchés à moyen ou long terme est très difficile avec des pays dominant le marché. Le cobalt par exemple est fourni à 66% par la République démocratique du Congo, les terres rares par un consortium chinois qui a 90% de la production mondiale, le Chili et le Pérou fournissent 40% du cuivre, l’Australie et le Chili couvrent 60% du marché du lithium. L’Indonésie et les Philippines vendent l’équivalent de 30% du nickel. C’est dire que l’Europe est particulièrement pauvre en ressources minières exploitées. Ceci se retrouve notamment pour la fabrication des packs de batteries pour l’automobile ; l’Europe ne produit que 1% des métaux bruts nécessaires et à peine 8% des matériaux raffinés et graphite pour électrodes et donc est obligée de les acheter en Chine (66%) ou à d’autres pays en Asie (13%).

Quelles solutions pour l’Europe et la France ?

Investir dans les productions minières existantes et rentables au Portugal pour le lithium, en Pologne en Espagne et en Bulgarie pour le cuivre, en Nouvelle Calédonie (France) pour le nickel, relancer la production minière en France et en Europe, le tungstène dans les Pyrénées où la France fut jusqu’en 1988 le 3e producteur mondial, le plomb dans le Massif Central, l’antimoine en Bretagne, où toutes ces mines furent fermées dans les années 1990 faute de rentabilité (7), la fièvre haussière des métaux qui risque de durer devrait permettre de trouver de nouveaux investissements, à condition que l’acceptabilité minière soit meilleure que le rejet des éoliennes ! L’exploitation des ressources géothermales profondes qui peuvent fournir de l’énergie et du lithium séparé des eaux thermales en Alsace et en Allemagne est devenue très rentable (8). Une autre solution est de prendre des parts dans les entreprises minières dans les pays qui disposent de réserves importantes en Afrique, en Australie, en Amérique latine comme l’a fait depuis longtemps la Chine. Encore une autre solution est le recyclage (9), car contrairement aux combustibles fossiles, les métaux primaires ne sont pas perdus et peuvent être réutilisés après usage. C’est largement le cas pour le fer, l’aluminium et le cuivre. Pour les autres métaux présents dans les nouvelles et hautes technologies le potentiel de recyclage est limité par leur concentration dans les produits en fin de vie et le cout en énergie et en procédé pour que les métaux récupérés restent compétitifs par rapport au cout de la production primaire. Les exemples des déchets et équipements électriques et électroniques (DEEE) et des batteries lithium-ion sont illustratifs. On opère souvent par tri puis broyage et pyrométallurgie qui détruit les plastiques et ensuite hydrométallurgie qui sépare les métaux. Pour les premiers, il faut que la concentration des métaux comme l’argent, le cuivre et l’or soit du même ordre que celle des ressources minières pour être rentable. Pour les seconds (les batteries), si le traitement des batteries des smartphones et ordinateurs est économiquement rentable grâce à leur teneur en cobalt, pour celles de l’automobile les teneurs plus faibles en cobalt, où il est souvent remplacé partiellement par le nickel et le manganèse voire par le phosphate de fer, rendent difficile un traitement industriel d’ensemble et sa rentabilité.

Le rapport Varin remis en janvier aux Ministères de la Transition énergétique et de l’Industrie a permis à l’État de prendre des mesures. Un observatoire des métaux critiques va être créé avec le Bureau de recherche géologique et minière (BRGM), un nouveau délégué interministériel pour la sécurisation des approvisionnements sera nommé et plus de 500 M€ seront consacrés à des appels à projets. Deux plateformes consacrées aux recyclages sont d’ores et déjà décidées, l’une à Dunkerque pour les batteries lithium et l’autre à Lacq pour le recyclage des terres rares des aimants permanents (on se rappellera avec douleur qu’en 2016 Solvay avait fermé à la Rochelle l’unité de séparation des terres rares où un savoir-faire plus que cinquantenaire existait !) les temps changent, les industries s’adaptent, les métaux critiques seraient-ils une nouvelle richesse ? La chimie est en première ligne (10).

Jean-Claude Bernier
Mars 2022

Pour en savoir plus :
(1) Ces matériaux si rares pour la transition énergétique, J. Lefebvre, J.-C. Bernier et N. Baffier, série Chimie et… en fiches, Mediachimie.org
(2) Les terres rares, un enjeu global, Y. Dubosc, revue Chimie Paris
(3) Stocker l’énergie pour communiquer in La chimie dans les Technologies de l'Information et de la Communication, collection Chimie et... Junior, EDP Sciences, Fondation de la Maison de la Chimie
(4) Les matériaux stratégiques pour l’énergie, B. Goffé, Colloque chimie et enjeux énergétiques
(5) France 2030 : Le rapport "Varin" sur la sécurisation de l’approvisionnement en matières premières minérales remis au Gouvernement, Site Minéral Info, République Française
(6) Le nouveau tableau de Mendeleïev du World Metal Forum
(7) La France, nouvel Eldorado ? J.-C. Bernier, revue Actualité chimique
(8) Géothermie et batteries : quel rapport ? J.-C. Bernier , éditorial, Mediachimie.org
(9) Imitons la nature pour recycler les métaux,, J. Lefebvre, J.-C. Bernier et N. Baffier, série Chimie et… en fiches, Mediachimie.org
(10) Les chimistes dans les énergies nouvelles face au développement durable F. Brénon et G. Roussel, série Les chimistes dans..., Mediachimie.org

Crédit illustration : Cerro Colorado - Gabri Solera – Flickr - Licence CC BY-NC-ND 2.0

Avec le rebond de l’activité industrielle après la pandémie, les productions des deux principaux métaux sont reparties à la hausse en 2021. 1,95 milliard de tonnes pour l’acier (dont 1 milliard pour la Chine) et 64 millions de tonnes pour l’aluminium (dont 26 pour la Chine). Ces productions s’accompagnent d’émissions de gigatonnes de gaz carbonique (1). Les experts calculent que ces deux industries métallurgiques représentent entre 7 et 9 % des émissions planétaires.

Un peu de chimie

On peut comprendre facilement que la réduction des oxydes, que sont les minerais, par le carbone produit du CO₂.

Pour l’acier (2a et 2b) et donc le fer, la réduction se fait dans des hauts fourneaux. Le minerai mélangé au coke dans le haut du fourneau, rencontre en descendant le gaz réducteur CO qui résulte de la réaction entre l’air chaud insufflé par le bas de la cuve à haute température suivant la réaction
2C + O₂ → 2CO. Les réductions observées sont :

En dessous de 620°C : 3 Fe₂O₃ + CO → 2 Fe₃O₄ + CO₂
Entre 620° et 950°C, on observe Fe₃O₄ + CO → 3 FeO + CO₂
Puis au-dessus de 950°C : FeO + CO → Fe + CO₂

Au sein du haut fourneau, à haute température, le monoxyde de carbone est régénéré à chaque fois que CO₂, produit par les réactions précédentes, rencontre une couche de coke selon l’équilibre, dit de Boudouard, C + CO₂ →2 CO.

La fonte, fer liquide ayant dissout un peu de carbone, coule dans le bas de la cuve vers 1800 °C. Les gaz ressortent en haut du haut fourneau et contiennent entre autres du dioxyde de carbone. Finalement, pour une tonne d’acier se dégagent 2,2 tonnes de CO₂.

Pour l’aluminium, après traitement préalable du minerai (la bauxite) afin obtenir l’oxyde Al₂O₃, la réduction finale se passe en milieu fondu. Al₂O₃ est dissout dans un bain fluoré contenant la cryolithe AlNa₃F₆ et du fluorure de calcium CaF₂. L’électrolyse à 960°C conduit au dépôt d’aluminium sur l’électrode de graphite et la réaction s’écrit 2 Al₂O₃ + 3 C → 4 Al + 3 CO₂.

Le procédé conduit à l’émission d’environ 4 tonnes de CO₂ par tonne d’aluminium auxquelles il faut ajouter l’empreinte carbone des 12 à 14 MWh nécessaires à l’électrolyse. On comprend donc dans la perspective de la neutralité carbone en 2050 que la recherche et le développement de procédés émettant moins de CO₂ soient d’actualité.

L’acier vert

Plusieurs voies sont ouvertes pour diminuer les rejets de CO₂ :

• La réduction directe du minerai (DRI ou Direct Reduction Iron) par des gaz chauds à 900°C, gaz naturel (méthane, CH₄) ou hydrogène H₂ (3) selon :
  Fe₂O₃ + 3 H₂ → 2 Fe + 3 H₂O ou Fe₂O₃ + CH₄ → 4 Fe + 2 H₂O + CO
• Si l’hydrogène est vert (4) ou peu carboné (5) la réduction d’émission est supérieure à 80% et pour le gaz naturel à plus de 50%. Les éponges de DRI sont ensuite fondues et purifiées au four à arc électrique.
• L’injection de gaz ou d’hydrogène dans le haut fourneau ou la réinjection d’un mélange CO + H₂ permet de réduire de 20 à 30% les émissions.
• La capture et le stockage du CO₂ à la sortie du haut fourneau (CCUS ou Carbon Capture Utilization and Storage) permet un gain de 63% sur les émissions.
• Ou mieux encore convertir les gaz sidérurgiques CO et CO₂ en éthanol par bio transformation.

De nombreux projets voient le jour en Europe, ArcelorMittal compte investir 10 Mrds € d’ici 2035 pour réduire d’au moins 30% son empreinte carbone. Déjà le consortium Hybrit a fourni au constructeur Volvo en Suède 25 tonnes d’acier vert par réduction directe (DRI) de minerai fourni par le minier LKAB et de l’hydrogène fourni par hydroélectricité de Vattenfall. La France n’est pas mal placée avec l’association Arcelor-Air liquide et le nucléaire pour produire l’hydrogène bas carbone. Il n’en reste pas moins que les volets énergétique et financier sont de vrais casse-têtes. On estime que la décarbonatation du secteur exigera plus de 50 Mrds€ d’investissement et près de 400 TWh d’électricité renouvelable dont 250 pour produire 6,5 millions de tonnes d’hydrogène. Devant cette énorme défi les sidérurgistes rappellent qu’ils sont déjà les champions de l’acier vert puisque plus de 45 % des ferrailles sont recyclées dans les fours à arc électrique, qui certes consomment du carbone, mais n’émettent que 0,3 à 0,6 tonne de CO₂ au lieu de 2,2 tonnes pour l’acier brut.

L’aluminium vert

Pour la France Péchiney a été historiquement le berceau de la production (6a et 6b) et (7) avec des cuves d’électrolyse dont il a été le leader pendant longtemps et une production d’aluminium dans les vallées alpines et pyrénéennes profitant de l’électricité issue des barrages hydrauliques de montagne ce qui « verdissait » sa production avant l’heure. Le procédé Hall-Héroult, malgré les progrès sur le rendement électrique atteignant près de 95% sur les dernières cuves C 60, arrive dans ses ultimes années car même avec un mix électrique français favorable on émet 3,5 t de CO₂, par tonne d’aluminium, auquel il faut ajouter l’énergie du procédé Bayer pour obtenir l’alumine à partir de la bauxite (7). Dès la fin des années 90, le centre de recherches de Voreppe près de Grenoble se lançait dans l’étude d’électrodes inertes pour remplacer celles en carbone, d’abord métalliques puis céramiques non attaquables dans les bains fluorés (8). Après le rachat de Pechiney par Alcan puis Rio Tinto ces études se sont poursuivies et viennent d’aboutir avec une coentreprise ELYSIS entre Alcoa et Rio Tinto à la construction de cuves prototypes avec des cathodes en cermet comportant une ferrite de nickel substituée capable sous une tension de quelques volts et une intensité de 450 kA, de fournir un aluminium sans carbone. En effet, en l’absence d’électrode en graphite, au sein de l’électrolyseur et en milieu cryolithique fluoré, la réaction est alors Al₂O₃ → 2 Al + 3/2 O₂. De plus, le courant électrique provient des centrales hydrauliques canadiennes, ce qui est une véritable révolution technologique.

Ici encore n’oublions pas que le recyclage de l’aluminium (9) est très important puisque l’aluminium de deuxième fusion représente près de 60% de la production en France en émettant 3 à 10 fois moins de CO₂ que l’aluminium primaire et mérite le label « vert ».

Ce recyclage est d’autant plus nécessaire que le coup d’État en Guinée (2^e producteur mondial de bauxite après l’Australie) menace l’approvisionnement en bauxite et que la Chine a également nettement diminué sa production en arrêtant un certain nombre de centrales électriques au charbon et en confinant, cause pandémie, une partie de la province chinoise produisant 20 % du métal. Le cours de l’aluminium a ainsi dépassé les 3000 $ /t, son record.

Vite à vos poubelles de couleur pour le tri des canettes et capsules…

Jean-Claude Bernier et Françoise Brénon
Février 2022

Pour en savoir plus
(1) Le dioxyde de carbone, matière première de la vie (dossier pédagogique Nathan / Mediachimie)
(2) (a) La recherche de la composition de l’acier à la fin du XVIII^e siècle ; (b) Aciers sur le site L’Élémentarium
(3) L’hydrogène, une source d’énergie pour le futur (Chimie et… en fiches, Mediachimie.org)
(4) Qu’est-ce que l’hydrogène vert ? (question du mois, Mediachimie.org)
(5) Zoom sur les derniers résultats de la production d’hydrogène « décarboné » (Mediachimie.org)
(6) (a) Les débuts de l’industrie de l’aluminium et (b) Aluminium sur le site L’Élémentarium
(7) Comment faire des casseroles avec la bauxite : l’électrolyse (Réaction en un clin d’œil, Mediachimie.org)
(8) L’électrolyse et les applications industrielles (dossier pédagogique Nathan / Mediachimie)
(9) Recyclage et valorisation des déchets Revue Chimie Paris n°340


Source illustration : PxHere, licence CC0

Dans quelques semaines, l’Europe devra confirmer la proposition de la Commission européenne d’ajouter à titre transitoire le nucléaire et le gaz naturel sur la liste des énergies « vertes » (1) en raison de « leur potentiel à la décarbonisation de l’économie ». Cette prise de position d’introduire ces deux sources d’énergie dans la taxinomie verte comme apportant une contribution substantielle à l’atténuation du changement climatique leur ouvre l’accès à des subventions et de meilleures conditions de financements grâce à des aides publiques et européennes.

Cette annonce, qui en a surpris plus d’un, est due à une réflexion réaliste d’experts sur la difficulté d’atteindre l’objectif européen de zéro émission de CO₂ en 2050 (2). En effet, même si le nucléaire est un peu moins vertueux que l’hydraulique, les émissions de CO₂ par l’énergie nucléaire et par les renouvelables sont très comparables (voir tableau).

Tableau : Émissions de CO₂ en grammes par KWh suivant les filières de production*
*source : base carbone ADEME –émissions directes et indirectes à la production

Les raisons d’une évolution

On voit donc que le lobby français, bien appuyé par les laboratoires des climatologues du CEA et soutenu par au moins 8 pays riches en centrales à charbon a réussi à vaincre les réserves émises par 3 ou 4 pays opposés au nucléaire. Le paradoxe est cependant l’accord de l’Allemagne qui en 2022 met fin à ses derniers réacteurs nucléaires, accord obtenu à la condition d’introduire, à côté du nucléaire, le gaz naturel puisqu’outre-Rhin la cinquantaine de centrales au charbon (3) doivent être remplacées par des centrales au gaz et encore plus de centrales éoliennes ou solaires d’ici 2050.

Réfléchissons aux facteurs divers, technologiques, physiques et économiques qui ont pu peser sur cette décision :

• La promesse ou même la nécessité de ne plus avoir recours au charbon pour plusieurs pays notamment dans l’Est de l’Europe et donc l’obligation de remplacer les centrales thermiques au charbon par des réacteurs nucléaires ou des centrales au gaz, même si ces dernières accentuent leur dépendance d’approvisionnement à leur grand voisin russe.
• La baisse de la production d’électricité d’origine renouvelable en Allemagne en 2021 malgré les nouvelles installations d’éoliennes et de parc photovoltaïques. En effet on observe une baisse de près de 10% de part du renouvelable dans le mix électrique passant de 45,3% en 2020 à 42% en 2021. Cette baisse est attribuée aux conditions météorologiques faisant douter les partisans du tout renouvelable (4).
• Une évidence physique, la concentration énergétique de l’uranium. Quand 1 gramme d’uranium enrichi à 4% en ²³⁵U libère par fission une énergie de 2,9 10⁹ joules soit 70 fois plus que 1 kg de fioul il est clair que la réserve d’énergie de la matière première du nucléaire (5) est super intéressante. Prenons quelques exemples comparatifs. Une éolienne de 3MW (les plus courantes) avec un taux de charge de 25% fournit par an 6,6 10⁶ KWh, alors qu’il suffit d’environ 8 kg d’uranium pour la même production. Un réacteur nucléaire de 900 MW peut fournir 12 TWh/an, pour cette production il faudrait alors 1800 éoliennes. Quand on sait qu’en France leur acceptabilité est de plus en plus contestée, on conçoit qu’une réflexion réaliste sur la concentration d’énergie comparée aux sources diffuses soit en cours (6).

La situation en France

La France a toutes les raisons pour relancer un programme nucléaire. Bien que disposant de 54 réacteurs la situation d’EDF n’est pas très brillante plusieurs sont en arrêt pour grand carénage et près du quart d’entre eux vont devoir être soumis à examen des circuits secondaires pour suspicions de corrosion. La production nucléaire a représenté environ 318 TWh soit 67% des 475 TWh de l’électricité en 2021. La prévision de construire plusieurs EPR 2 est évoquée ainsi que la prolongation possible de la durée d’utilisation de certains réacteurs (jusqu’à 60 ans de service). RTE après plusieurs années de larges concertations a remis au gouvernement un « rapport sur les futurs énergétiques 2050 ». Plusieurs scénarios sont évoqués. Car la demande d’électricité va augmenter si on limite ou supprime le recours aux ressources fossiles pour la neutralité carbone. En 2050 si la réindustrialisation nationale grâce au plan de relance se poursuit, le nombre de véhicules électriques se chiffrera à plusieurs dizaines de millions (7) et la conversion à l’hydrogène exigera de nombreux électrolyseurs (8), les experts extrapolent en 2050 des consommations entre 645 et 750 TWh. En prenant en compte un scenario dit de sobriété avec la multiplication du télétravail, l’isolation renforcée des bâtiments, moins de voyages et déplacements, etc…, ce qui n’est pas un retour à la bougie mais un changement profond de nos habitudes, on aboutit à un bilan médian tout de même de l’ordre de 600 TWh. C’est donc que la neutralité carbone passe par un recours à un mix renouvelable – nucléaire d’autant que parmi les solutions modélisées le recours à un mix où le nucléaire est de l’ordre de 50% de la production électrique coûte 18 milliards de moins que le tout renouvelable.

La recherche et le développement technologique

Cela implique cependant que la France renoue avec son leadership des années 70 en la matière en améliorant la technologie des EPR2 à la lueur des défauts constatés à Flamanville et Hinkley Point et la standardisation des éléments et en accélérant  les investissements pour le SMR (Small Modular Reactor) français Nuward, de 2 fois 170 MW, dérivé des réacteurs navals embarqués, avec une technologie d’eau pressurisée que l’on maîtrise bien et la possibilité de le proposer en remplacement des centrales thermiques européennes en utilisant le même réseau de distribution électrique. N’est-il pas trop tard pour « réinventer notre industrie nucléaire » prônent certains Cassandre ? Chinois, Américains et Russes ont déjà des modèles commercialisables et aussi des réacteurs à neutrons rapides prêts à se connecter au réseau alors que des errements politiques depuis les années 80 ont réduit à néant notre avance acquise sur « Phénix » et plus récemment sur « Astrid ». Une nouvelle prise de conscience de nos qualités en recherche et en technologie et « l’urgence climatique » divine surprise, peuvent relancer la filière.

Jean-Claude Bernier
Janvier 2022

Pour en savoir plus
(1) Le challenge de l'électricité verte La chimie, l'énergie et le climat (collection Chimie et junior)
(2) Énergie du futur et préservation des ressources Fiche Chimie et… en fiches (Mediachimie.org)
(3) Faudra-t-il retourner au charbon ? Jean-Claude Bernier, L'Actualité chimique (avril 2010)
(4) Électricité 100% renouvelable : une utopie ?  Fiche Chimie et… en fiches (Mediachimie.org)
(5) De l’uranium à l’énergie nucléaire Les incollables (vidéo CEA)
(6) Vitesse de déploiement et acceptabilité des nouvelles technologies dans le domaine des énergies de Grégory De Temmerman, Colloque Chimie et énergie nouvelles, février 2021
(7) Nouveaux véhicules thermiques et électriques : quel impact sur l’environnement ? de Jean-Claude Bernier, Colloque Chimie et énergie nouvelles, février 2021
(8) Qu’est-ce que l’hydrogène vert ? de Françoise Brénon, Question du mois (Mediachimie.org)

Crédit illustration : Jeanne Menjoulet – Flickr - Licence CC BY 2.0

Alors que la stratégie gouvernementale de la transition énergétique se base en partie sur l’énergie éolienne, nombre d’experts pointent la difficulté d’atteindre les objectifs fixés pour 2028. En effet il existe en France en 2021 8000 éoliennes sur 1400 parcs, qui ont fourni 8% de la production électrique en 2020 pour une puissance installée de 18 GW (1). Les objectifs de la feuille de route sont d’arriver à 34 GW pour l’éolien terrestre soit donc de doubler le nombre d’éoliennes, et de 5 GW pour l’offshore. Les puissances individuelles de chaque éolienne sont passées en plus de 20 ans de 1,5 MW à 5 MW voire 7 MW pour l’éolien en mer. Comme la puissance est proportionnelle à la surface du cercle décrit par les pales, celles-ci sont passées de 20 m à près de 160 m de longueur grâce au progrès de la chimie des matériaux composites (2).

Une note du ministère de la Transition écologique rappelle que pour atteindre les objectifs il sera nécessaire de s’assurer de la rentabilité des installations, de leur maintenance, de leur intégration paysagiste et enfin de leur recyclage. Au moment où de plus en plus de Français s’inquiètent ou s’opposent à de nouveaux champs terrestres d’éoliennes et les pêcheurs aux implantations en mer, il importe de se pencher sur le démontage et recyclage des installations (3).

La durée de vie d’une éolienne est de 20 à 30 ans et c’est depuis les années 80 à 90 que l’implantation des parcs s’est faite en Europe. Après plus de 20 ans de bons et loyaux services les machines peuvent être démantelées ou remplacées par d’autres plus modernes. On estime en France à 1500 le nombre d’installations à démonter d’ici 2025 et la PPE (Programmation Pluriannuelle de l’Énergie) précise que le recyclage des principaux composants sera obligatoire dès 2023. En fait près de 75 à 80% de la masse de l’installation peut être recyclée, le béton du socle et l’acier des mâts, la cellule et même le cuivre et les terres rares du rotor sont valorisables. Sur le site lui-même, les excavations des fondations, la remise en état du terrain sont prévues dans la convention privée.

Mais que faire des pales ?

Les premières générations d’éoliennes arrivent en fin de vie et le président de WindEurope estime que d’ici 2023 14000 pales d’éoliennes seront mises hors service et leur recyclage devient une priorité absolue. Ce n’est pas facile car elles sont constituées de matériaux composites comportant des fibres de verre ou plus récemment de fibres de carbone assemblées avec des résines époxy ou de polyester (4). Et jusqu’à présent notamment aux États-Unis elles terminent en enfouissement.

Plusieurs voies sont explorées :

Mécaniques, pour les pales renforcées en fibres de verre

• le broyage : la pale est découpée en morceau puis dans un broyeur à couteau transformée en poudre ou granulés et brulés en cimenterie par exemple ou enfouis.
• les fibres de verre courtes peuvent être utilisées comme renfort dans le béton dans le mobilier urbain ou enrobés routiers. Mais une fois séparées les fibres perdent une partie de leurs propriétés mécaniques.

Chimiques, pour les pales renforcées en fibres de carbone

La fibre de carbone (5) change les données économiques, car bien que de plus en plus utilisée elle reste cependant coûteuse et sa récupération même complexe a un coût élevé. Cela justifie une opération de recyclage. On peut alors trouver plusieurs procédés :

• la solvolyse à haute pression et à 200°-300°c par l’eau supercritique (6), celle-ci devient un solvant qui dissous les composés organiques comme les résines thermodurcissables des pales et permet de séparer les fibres de carbone de la matrice qui peuvent être récupérées.
• la pyrolyse entre 400° et 700°C en milieu semi confiné on « distille » la résine en oléfines, huiles et goudrons et on récupère la fibre de carbone qui n’a pas été oxydée.
• l’écoconception par l’utilisation d’une résine thermoplastique de type polyacrylate comme Elium℗ d’Arkema (7). Lors de la fabrication de la pale la résine liquide est déposée dans le moule sur les tissus et fibres de carbone, on y ajoute le catalyseur de polymérisation qui se fait à température ambiante et en quelques dizaines de minutes. L’avantage est d’utiliser les mêmes outils de conception que pour le thermodurcissable mais sans dépense d’énergie et la réparabilité à froid en cas de dommage est assurée. En fin de vie deux solutions : un procédé de broyage et d’ajouts aux granulés de polymères compatibles comme le PMMA ou l’ABS mené par la plateforme Canoe et l’ICMCB conduit à des nouveaux objets composites ; seconde solution, par chauffage des fragments du composite broyé, on peut aussi dépolymériser le thermoplastique et récupérer le monomère séparé des fibres, des colles et peintures (8).

Si d’ici 2030 on estime à plus de 35000 tonnes de pales issues du démantèlement en Europe et en France à un flux de 1500 t en 2029 nous avons en innovation chimique du pain sur la planche ! D’autant qu’il n’y a pas encore de vraies filières d’économie circulaire (9) pour les matériaux composites non seulement pour les pales d’éoliennes mais aussi pour l’industrie nautique - les coques de bateaux -, aérienne - les corps des avions - et automobile où ils envahissent le marché.

Jean-Claude Bernier
Novembre 2021

Pour en savoir plus
(1) Les énergies renouvelables (vidéo du CEA série « Les Incollables »)
(2) Les chimistes dans l’aventure des nouveaux matériaux (série Les chimistes dans…, mediachimie.org)
(3) Vitesse de déploiement et acceptabilité des nouvelles technologies dans le domaine des énergies, Grégory De Temmerman, Colloque Chimie et énergies nouvelles (février 2021)
(4) Matériaux composites à matrice polymères, d'après la conférence de Patrice Hamelin, La chimie et l’habitat, EDP Sciences (2011)
(5) Les matériaux dans le sport (r)évolutionnaires ! Patrice Bray, Odile Garreau et Jean-Claude Bernier (série Chimie et … en fiches, Médiachimie.org), d’après l’article de Y. Rémond et J.-F . Caron, in La chimie et le sport, EDP Sciences (2011)
(6) Les fluides supercritiques à votre service, S. Sarrade et K. Benaissi, L'Actualité Chimique n°371-372 (2013) p. 72
(7) Les matériaux de la transition énergétique : les attentes et les défis, J.-P. Moulin, Colloque Chimie et énergies nouvelles (février 2021)
(8) Le prix Pierre Potier des lycéens 2020 (Vidéo YouTube)
(9) Les chimistes dans l’économie circulaire (série Les chimistes dans…, mediachimie.org)

Crédits : image d'illustration, licence CC0, PxHere

Pour fabriquer des molécules, qui nécessitent souvent un enchaînement de plusieurs réactions, que ce soit au laboratoire ou dans un procédé chimique industriel, on cherche à diminuer le nombre d’étapes et à les accélérer sans pour autant augmenter la température du milieu réactionnel. Pour cela on fait appel à des catalyseurs (1). Ces catalyseurs étaient souvent des métaux ou des complexes de métaux de transition, par exemple le platine pour les piles à hydrogène ou le rhodium pour les pots catalytiques. Or dans la nature il existe des enzymes capables de synthétiser des molécules complexes asymétriques comme le cholestérol ou la chlorophylle et tout à fait exemptes de métaux.

Avant d’aller plus loin, parlons de molécules asymétriques (2) (3). Ce sont des molécules présentant les mêmes atomes et les mêmes enchainements de liaisons mais qui dans les 3 dimensions ne sont pas superposables à leur image obtenue par symétrie par rapport à un miroir plan. Il en est ainsi de nos mains droite et gauche. Ces molécules sont dites chirales et les deux images ou molécules « miroir » sont des isomères appelés énantiomères. Or souvent ces deux molécules n’ont pas la même propriété. L’exemple le plus connu est celui du limonène. La configuration atomique R a un parfum d’orange et S de citron. En pharmacie ou en parfumerie il est essentiel de synthétiser l’isomère qui possède la propriété et pas l’autre d’où les applications de la catalyse asymétrique.

Les deux chercheurs ont essayé de résoudre cette énigme en utilisant des catalyseurs organiques simples et sans métaux. Benjamin List en observant les propriétés des enzymes doués de chiralité s’est aperçu que seuls quelques-uns de leurs acides aminés avaient une action. Il a essayé alors la proline un acide aminé simple comme catalyseur dans une réaction d’aldolisation (4), et chic ! Dans le produit de réaction un isomère présentant la même chiralité que son catalyseur était largement dominant.

À des milliers de kilomètres de là, David MacMillan était un spécialiste des catalyseurs métalliques asymétriques, coûteux et difficiles à appliquer industriellement. Il a alors testé des molécules organiques comportant un atome d’azote au sein d’une structure de type ion iminium attracteur d’électrons. Sur plusieurs essais il a constaté que certaines d’entre elles favorisaient l’une des molécules miroir à plus de 90%. Il venait aussi indépendamment de son collègue allemand d’inventer « l’organocatalyse organique ».

À leur suite se sont développées de nombreuses applications de molécules chirales aux propriétés essentielles en pharmacologie pour de nouveaux médicaments, en chimie des parfums pour la cosmétique, avec des procédés plus respectueux de l’environnement.

Un petit point d’histoire, c’est en 2001 que le prix Nobel de chimie avait été attribué pour la catalyse asymétrique à Knowles, Noyori et Sharpless via des complexes organométalliques.

Jean-Claude Bernier
7/10/2021

Pour en savoir plus
(1) Chimie et symétrie : chiralité, Dmitri Savostianoff, Chimie Paris n°337 (2012) p. 3-5 (lien vers http://www.mediachimie.org/ressource/chimie-et-sym%C3%A9trie-chiralit%C3%A9), les autres liens marchent)
(2) Polymères supramoléculaires et catalyse asymétrique, M. Raynal et L. Bouteiller, L’Actualité chimique n°430-431 (juin-juillet-août 2018) pp. 37-41
(3) Zoom sur la chiralité et la synthèse asymétrique (J.-P. Foulon, site Mediachimie.org)
(4) Comment passer de la musique à la chimie ? La réaction d’aldolisation (J.-P. Foulon, site Mediachimie.org)


Crédit illustration : Benjamin List and David W.C. MacMillan. Prix Nobel de Chimie 2021. Ill. Niklas Elmehed © Nobel Prize Outreach.

Lorsqu’une tumeur cancéreuse est détectée dans l’organisme il y a plusieurs stratégies pour l’éliminer : la chirurgie d’abord mais souvent associée à deux autres traitements, la chimiothérapie et la radiothérapie. Car même si l’essentiel de la tumeur a été retiré, l’amas de cellules cancéreuses peut être éliminé par la prise de médicaments qui réduisent ou stoppent la division cellulaire, c’est la chimiothérapie (1), ou bien localement par irradiation des cellules à l’aide de rayonnements énergétiques fournis par des isotopes radioactifs, c’est la radiothérapie (2).

Les inconvénients de ces méthodes sont connus. Les molécules toxiques utilisées en chimiothérapie atteignent non seulement les cellules cancéreuses mais également toutes les cellules du corps d’où des effets secondaires. Les rayonnements issus des sources radioactives sont soit des électrons (rayons β) ou des rayons X ou des rayons γ (3) qui provoquent des lésions sur les brins d’ADN dans les noyaux des cellules cancéreuses plus ou moins bien ciblées.

Les traitements peuvent être externes mais pour ne pas irradier la peau du patient on peut injecter un produit radioactif qui va attaquer les cellules cancéreuses, par exemple l’iode 131 pour la thyroïde, ou le phosphore 32 en cas de leucémie.

La particularité du traitement qui fait appel au plomb 212 vient du fait que le rayonnement énergétique est apporté par des particules α constituées de 2 protons et de 2 neutrons, bien plus grosses que les électrons et bien plus énergétiques mais que leur propagation se limite à quelques centaines de microns dans le corps.

Tableau comparatif des rayonnements

On voit alors vite les avantages des particules α très ionisantes. Elles peuvent plus facilement dégrader l’ADN d’une cellule cancéreuse, et comme leur distance de propagation est mille fois plus petite que celle des électrons, la zone irradiée est comparable à la taille de la cellule que l’on veut ioniser sans que les cellules saines à côté ne soient touchées.

Les émetteurs de particules α semblent donc idéales pour le traitement de certains cancers à condition d’en trouver suffisamment de sources et de pouvoir les guider jusqu’aux cellules cancéreuses.

C’est ici qu’intervient la découverte d’un chercheur d’Areva (maintenant Orano) qui cherchait à valoriser des tonnes de minerai de thorium (4) qui leur restaient après extraction de l’uranium. L’idée de l’alphathérapie a ainsi germé dans les années 2006 et elle s’est précisée en 2012 et 2014 par des partenariats en oncologie avec des laboratoires pharmaceutiques européen et américain de la filiale Orano Med (5) en charge du développement industriel.

La chaine de désintégration du thorium (6) est un peu complexe et conduit à de nombreux intermédiaires.

²³²Th→ ²²⁸Ra + α        ²²⁸Ra → ²²⁸Ac + β         ²²⁸Ac →²²⁸Th + β        ²²⁸Th → ²²⁴Ra + α
²²⁴Ra → ²²⁰Rn + α         ²²⁰Rn →²¹⁶Po + α    Pour aboutir ensuite au Plomb 212 ²¹⁶Po → ²¹²Pb + α ^--

Cet isotope est assez bien placé pour une utilisation radiopharmaceutique puisqu’il a une demi-vie de 11 h et se désintègre au bout d’une semaine donnant d’abord le bismuth 212 et enfin le plomb 208 en libérant des particules α.

Les séparations et extractions sont complexes et un fût de 350 kg de thorium 232 ne donne in fine que quelques dizaines de milligrammes de plomb 212.

Il faut ensuite guider ce « radio-émetteur » vers les cellules cancéreuses. Or celles-ci génèrent à leur surface des antigènes contre lesquels il faut apporter des anticorps capables de les reconnaitre.

La stratégie est d’abord de trouver un ligand du ²¹²Pb qui puisse le chélater ^(*) pour éviter tout relargage du plomb dans le corps. C’est le TCMC ^(**) qui a été choisi car il a, de plus, la propriété de se coupler assez facilement avec des anticorps monoclonaux ^(***) qui vont reconnaître les antigènes produits uniquement à la surface des cellules cancéreuses (7) (8). Une fois les anticorps synthétisés on greffe à leur surface le complexe (TCMC-²¹²Pb) et le vecteur ainsi formé va voyager dans le corps jusqu’à reconnaitre les cellules cancéreuses, et celles-là seulement, et les éliminer par le rayonnement α en préservant les cellules saines (9).

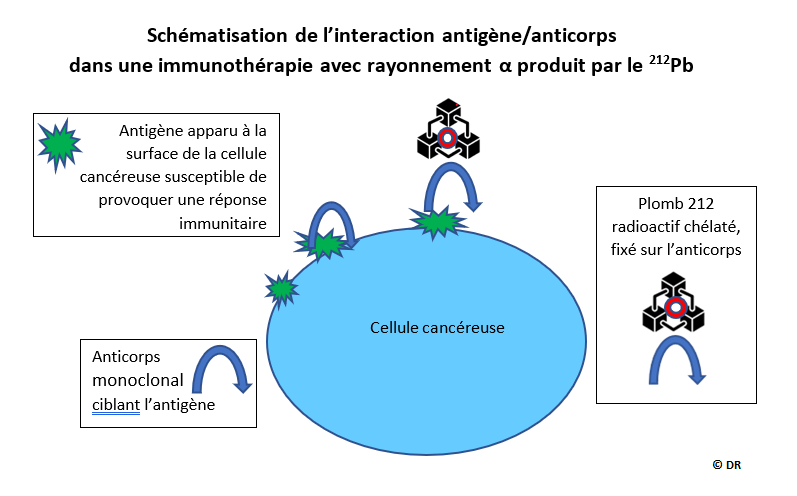

Schématisation de l'interaction antigène/anticorps dans une immunothérapie avec rayonnement α produit par le ²¹²Pb

Les essais cliniques sont en cours aux États-Unis et bientôt en Europe. La filiale Orano Med investit en France plus de 100 M€ en Haute Vienne pour une plateforme industrielle dénommée ATEF (Advanced Thorium Extraction Facility) avec salle blanche répondant aux règlements de l’ANSM pour obtenir la qualification d’Établissement Pharmaceutique. L’ambition est de mettre sur le marché des traitements dès 2025. Les capacités de production pour plusieurs milliers de radiomédicaments sont prévues et même s’il n’y a que quelques dizaines de milligrammes de ²¹²Pb par fût traité, Orano dispose de plusieurs milliers de fûts de thorium à valoriser où d’ailleurs la chaine des isotopes se reconstitue par radioactivité et désintégration naturelle.

Jean-Claude Bernier et Françoise Brénon
Septembre 2021

(*) Le cation central, ici Pb⁺⁺,  entre en interaction avec une molécule appelée ligand en formant une molécule stable. Le processus est appelé chélation et le composé formé un chélate ou complexe.

 (**)

TCMC pour 2-(4-isothiocyanatobenzyl)-1,4,7,10-tetraaza-1,4,7,10-tetra-(2-carbamoylmethyl)cyclododecane

(***) Un anticorps monoclonal est anticorps synthétisé par des cellules (bactérie, levure…) sélectionnées et cultivées pour leur capacité à produire un anticorps particulier capable de traiter une maladie (Source : site Vidal).

Pour en savoir plus
(1) Petites et grosses molécules innovantes pour le traitement du cancer, conférence et article de Jean-Pierre Armand, Colloque Chimie et nouvelles thérapies, 13 novembre 2019
(2) La radioactivité, document du CEA
(3) Quelle dose moyenne de radioactivité reçoit-on en France, Jean-Claude Bernier (question du mois, Mediachimie.org)
(4) La découverte du thorium, J.-J. Berzelius
(5) Site de la société Orano Med
(6) La chimie pour la séparation et la gestion des déchets nucléaires, conférence et article de Bernard Boullis, Colloque Chimie et enjeux énergétiques, 14 novembre 2012
(7) Le plomb radioactif : arme de destruction ciblée des cellules cancéreuses, de Pauline Junquet et Solène Batut (site Culture Sciences Chimie)
(8) Développement d’un immunoconjugué cytotoxique ciblant le récepteur de l’IGF-1, conférence et article de Jean-François Haeuw, Colloque Chimie et nouvelles thérapies, 13 novembre 2019
(9) Les nanomédicaments : une approche intelligente pour le traitement des maladies sévères, conférence et article de Patrick Couvreur, La chimie et la santé, EDP Sciences ( 2010)

Crédits : Image d'illustration : Cellules cancéreuses par Sam Levin, licence CC BY 2.0 ; molécule TCMC site CultureSciencesChimie

Les champions olympiques ont fait fort en athlétisme à Tokyo ! Des temps canons au 400 m haies, des records féminins battus au 100 m et 200 m, des records olympiques en demi-fond et aux 5 000 et 10 000 m, des sauts en longueur remarquables… De quoi faire mentir les spécialistes de la physiologie sportive (1) qui prévoyaient une limite humaine aux efforts et résultats sportifs.

En réalité ces progrès viennent bien sûr d’entrainements scientifiquement programmés, mais aussi d’avancées technologiques où la chimie a un grand rôle.

Prenons tout d’abord les « chaussures miracles » lancées par un grand nom de l’équipement sportif en 2020 baptisées « alphafly » ou « vaporfly » et copiées bien évidement par tous les grandes marques concurrentes. Elles ont plusieurs couches :

• une semelle externe élastique dotée de crampons très légers disposés en forme de pentagone
• une deuxième semelle interne rigide en composite carbone-carbone riche en fibres de carbone (2)
• des couches de mousse en polyéther à blocs de polyamide (PEBA) (3)
• une tige et un tissu qui maintiennent le pied en fibres imper-respirantes en PTFE (de type Gore-Tex®) (4)

Ces multicouches ont toutes une utilité : les crampons permettent d’accrocher la piste comme points d’appui pour l’élan, la mousse expansée souvent issue de polymères à blocs avec des polyamides donne l’élasticité et la légèreté à la chaussure et surtout restitue bien l’énergie aux pieds de l’athlète. De plus la semelle en carbone rigide apporte de la rigidité à la voûte plantaire et redonne aussi de l’énergie à la chaussure qui renvoie mieux et permet de mieux avancer.
Les chaussures sont un élément d’explication mais le sol et son revêtement participent aussi à l’avancée technologique. On se rappelle l’arrivée dans les années 70 des pistes en tartan, couplant un revêtement en caoutchouc et polyuréthane avec des agglomérats de gravier en sous-couches, qui ont déjà changé les performances des courses précédentes courues sur pistes cendrées. La piste à Tokyo en 2021 fabriquée sur mesure par l’entreprise italienne Mondo ne fait que 14 mm d’épaisseur. Au-dessous du polyuréthane sont disposés des granulés de caoutchouc en design hexagonal qui ménagent de petites poches d’air. La piste absorbe l’énergie des coureurs et la renvoie avec un effet « trampolino » dans le sens de la marche. Plusieurs coureurs ont dit qu’ils avaient l’impression de « courir sur de l’air » ou de « marcher sur des nuages » sur cette piste très rapide.

De plus les fabricants ont fait un réel effort de développement durable et par souci de l’environnement : les mousses de polyamides viennent d’un bioprocédé rendu célèbre par Arkema utilisant des graines de ricin (5) et leur expansion est faite par insufflation d’azote qui les garantit exempt de CFC, HCFC ou COV (*) (6). Par ailleurs le principal fabricant a mis en place une chaine de recyclage.

La conjonction des chaussures et de la piste apporte un progrès sur les temps de course en sprint et en fond de l’ordre de 2 à 4 % ce qui fait dire au roi du sprint Usain Bolt « avec ces chaussures je serais passé au 100 m sous les 9"50 ! »

Certains cependant critiquent ces records et les assimilent à du « dopage technologique » pour les privilégiés qui disposent de ces équipements. Ce n’est pas sans rappeler la polémique qui a accompagné les performances des nageurs qui étaient revêtus d’une combinaison en polyuréthane et élasthanne sur laquelle l’eau glissait comme sur les écailles de poisson (7). Elles furent ensuite interdites par les autorités des fédérations sportives internationales. Il n’en est pas de même pour ces chaussures innovantes qui avant d’être employées ont reçu l’agrément des comités sportifs et olympiques.

Il n’en reste pas moins que la discipline d’entrainement physique et psychologique des champions est très dure et pas à la portée de n’importe quel amateur. En cette fin août alors que se déroulent les jeux paralympiques que dire alors de la force morale qui anime ces athlètes handicapés qui concourent. Même si diverses prothèses de haute technologie peuvent parfois les aider (8), ce sont des années de souffrance et d’effort durant les entrainements qui leur permettent l’accès au podium.

Jean-Claude Bernier
Août 2021

(*) CFC chlorofluorocarbures, HCFC hydrochlorofluorocarbures, COV composés organiques volatils

Pour en savoir plus :
(1) Optimisation des performances, complexité des systèmes et confrontation aux limites, Jean-François Toussaint, in La Chimie et le sport, EDP Sciences (2011)
(2) Les composites carbone/carbone, J. Thébault et P. Olry, L’Actualité Chimique, n° 295-296 (mars-avril 2006)
(3) Comment faire des polyamides à partir de l'huile de ricin ? Du ricin au Rilsan® : une réaction de polymérisation à la française, Jean-Pierre Foulon, Réactions en un clin d’œil, Mediachimie.org
(4) Les textiles et les vêtements pour le sport, C. Agouridas, J.-C. Bernier, D. Olivier et P. Rigny, in La chimie dans le sport, collection collection Chimie et... Junior (2014)
(5) La grande aventure des polyamides, J.-C .Bernier et R.-A. Jacquesy, L’Actualité Chimique n° 360-361 (février-mars 2012)
(6) Chimie atmosphérique et climat, conférence et article de Guy P. Brasseur, colloque Chimie et changement climatique, novembre 2015
(7) Des textiles pour sportifs. Apport de la chimie pour améliorer confort et performances, Fabien Roland, in La Chimie et le sport, EDP Sciences (2011)
(8) Nouvelles prothèses, Serge Lécolier, Chimie Paris n°338-339 (2012)


Le plan de relance avec les milliards d’euros consacrés aux carburants propres, dont l’hydrogène, enflamme les médias mais aussi la recherche et l’industrie (1).

Confrontée aux critiques l’accusant de pollution, l’aviation commerciale devant la menace de boycott scandinave et de suppression de lignes intérieures françaises se devait de réagir. En fait, dès 2017, bien avant les recommandations de la CCC (Convention Citoyenne pour le Climat), un engagement de remplacement progressif du kérosène par des carburants bas carbone avait été signé entre le ministère de la Transition écologique, de l’Économie et le secrétaire d’État aux transports avec cinq groupes : Air France, Airbus, Safran, Total et Suez environnement. Il prévoyait une substitution programmée d’ici 2050 du kérosène par des biocarburants pour les transports aériens. Airbus vient aussi de lancer son projet de lancement de l’avion ZEROe (pour zéro émission) avec ADP et Air Liquide et d’autres partenaires européens et envisage très sérieusement pour 2035 un avion propulsé à l’hydrogène.

Pourtant dans le transport aérien, l’hydrogène avait mauvaise réputation depuis qu’en mai 1937 le zeppelin LZ 129 Hindenburg, après une traversée atlantique, s’était embrasé sur la base de Lakehurst près de New York faisant 34 morts et 20 blessés. Cette catastrophe mit fin à l’aventure aéronautique des dirigeables géants gonflés à l’hydrogène gaz léger mais très inflammable.

Les biocarburants pour l’aviation

La feuille de route pour le transport aérien implique une augmentation des biocarburants (2) mélangés au kérosène d’ici 2030 pour atteindre une réduction des émissions de 50% en 2050. Cette marche « pré-hydrogène » a déjà profité des recherches de l’IFPEN (IFP Énergies nouvelles) et de Total. Pour la France on se rappelle la reconversion de la raffinerie de La Mède condamnée à la fermeture et transformée en bioraffinerie avec un investissement de plus de 275 millions d’euros devant produire des agrocarburants avec le procédé HVO (Hydrotreated Vegetable Oil), un procédé français. Il avait en 2019 provoqué quelques remous de la part d’écologistes avec le projet de traiter de forts tonnages d’huile de palme (3). Cela n’a pas découragé le pétrochimiste qui a annoncé en 2020 la transformation de la raffinerie de Grandpuits (77) en investissant 500 millions d’euros dans une plateforme « zéro pétrole » afin de fournir 400 000 t/an de biocarburants majoritairement destinés au secteur aérien, à partir de graisses animales, huiles de cuisson usagées et végétales recueillies régionalement.

En juin 2021 un champion de la voltige aérienne a effectué entre Sarrebruck et Reims un vol acrobatique avec son avion à hélice et moteur thermique fonctionnant avec une essence renouvelable à 97% produite par le français Global Bioenergies et l’allemand Swift Fuel. Ce carburant utilise une méthode bien éprouvée par la PME française : on convertit par fermentation à l’aide d’une bactérie modifiée des résidus de betterave, d’amidon, de paille et de bois en isobutène qui par réaction avec l’hydrogène donne l’iso-octane. Il est l’un des constituants majeurs de « l’avgas », diminutif de « aviation gasoline », utilisé par les appareils à hélice. Pour Global Bioenergies ce débouché du bio-isobutène (4) vers les carburants d’aviation pourrait être un marché porteur comme l’est celui du cosmétique avec L’Oréal qui vient de lancer une gamme de maquillage à 90% d’origine naturelle.

L’hydrogène pour l’aviation

Pour l’hydrogène la copie à remplir est plus dure. On se rappellera utilement les contenus énergétiques des carburants : 1 kg de kérosène équivaut à 12 kWh et 1 kg d’hydrogène à 33 kWh, c’est donc à première vue un excellent vecteur énergétique. Mais, il y a un mais, comme il est très léger il ne fait que 3,5 Wh par litre et il faut le liquéfier à -250°C pour obtenir 2,8 kWh/litre, soit 4 fois moins qu’un litre de kérosène. Il faut donc des réservoirs quatre fois plus volumineux de type cryogénique si on l’utilise liquide ou composite haute pression si on l’utilise comprimé à 700 bars. D’ores et déjà Airbus annonce dès 2023 la création de deux centres de développement Zéro émission à Nantes en France et à Brême en Allemagne. Pourquoi Nantes ? Parce que l’usine nantaise a déjà la maitrise des caissons métalliques centraux de voilure des Airbus qui contiennent le carburant, depuis l’A320. Le technocentre de Nantes, lié à l’IRT (Institut de recherche technologique) Jules Verne pourra apporter ses compétences dans le domaine d’intégration des structures métalliques dans l’appareil et les essais cryogéniques sur les réservoirs d’hydrogène liquide. C’est un verrou complexe, car ces composants doivent être capables de résister aux cycles thermiques et de pression que subissent les avions en vol tout en conservant le carburant à -250°C. Ce défi est aussi celui de la distribution du précieux fluide auquel se sont attaqués Air Liquide et ADP avec Airbus (5).

Quelles sont les infrastructures nécessaires sur les deux aéroports français Roissy et Orly ? Pour ravitailler les avions soit on construit des unités d’électrolyse dans l’enceinte ou un lieu proche de l’enceinte soit on l’amène par pipeline en liaison directe avec un site industriel voisin. Le problème en 2021 c’est qu’il existe peu, de par le monde, d’électrolyseurs d’eau de puissance capables de délivrer plusieurs milliers de tonnes d’hydrogène par jour. Sachant qu’il faut environ 50 kWh pour produire 1 kg H₂ il faudrait des électrolyseurs de 100 MW capables de délivrer environ 40 000 kg d’hydrogène par jour, sachant qu’un Airbus A350 consomme environ 48 t de kérosène pour la traversée transatlantique de 7000 km. Pour ce vol il faudrait environ 200 t d’hydrogène même avec de nouveaux moteurs Safran économisant plus de 10% de carburants, il faut donc multiplier les ressources d’hydrogène. On voit bien à ces chiffres que ce vecteur énergétique pourra être réservé aux courts et moyens courriers, compte tenu des dimensions possibles des réservoirs.

Autre défi que se posent les partenaires : hydrogène vert (6) ou hydrogène bas carbone ?

Il y a actuellement deux solutions bas carbone opérationnelles. Air liquide dispose de la technologie Cryocap™ (7) qui permet de capter le CO₂ issu du steam-reforming (reformage à la vapeur d’eau du gaz méthane). C’est un « hydrogène dit bleu » ! Par ailleurs l’électrolyse de l’eau avec de l’électricité nucléaire est aussi un procédé bas carbone. On appelle « jaune » cet hydrogène !

Les verrous technologiques sont importants ; il faut pouvoir faire le plein en quelques dizaines de minutes compte tenu des rotations des avions, dans des conditions de sécurité et des conditions économiques qui permettront à l’aviation commerciale de survivre.

La feuille de route est rude mais l’objectif de voler en n’émettant que de l’eau et de l’azote est excitant non ?

Jean-Claude Bernier et Françoise Brénon

Pour en savoir plus :
(1) L’hydrogène au secours de l’économie européenne, Jean-Claude Bernier (editorial, Mediachimie.org)
(2) La chimie une solution pour l’avion de demain, Arnaud Charles, Noël Baffier et Jean-Claude Bernier (Chimie et ... en fiches - cycle 4, Mediachimie.org)
(3) La pétrochimie se met au vert, Jean-Claude Bernier et Françoise Brénon (éditorial, Mediachimie.org)
(4) Vers les biocarburants de 2e génération : l'exemple de l'isobutène biosourcé, Pierre Labarbe (Chimie et ...en fiches - Lycée, Mediachimmie.org).
(5) La propulsion des fusées et des futurs avions chez Air Liquide !, conférence et article de Pierre Crespi, Colloque Chimie, aéronautique et espace, 8 novembre 2017
(6) Qu’est-ce que l’hydrogène vert ? Françoise Brénon (Question du mois, Mediachimie.org)
(7) Ce procédé de fabrication de l’hydrogène consomme toutefois un hydrocarbure tel que le méthane selon le bilan CH₄ + 2 H₂O →4 H₂ + CO₂ mais le captage du dioxyde de carbone empêche son relargage dans l’atmosphère. Cryocap™ H₂: solution cryogénique de captage de CO₂ (site Air Liquide).

Illustration : Airbus A320-271N, Wikimedia par Pedro Aragão, Licence CC BY-SA 3.0, Lien

Les chercheurs de l’Institut de la vision (1) avec le professeur Jean Alain Sahel, l’Institut d’ophtalmologie de Bâle et le concours d’une start-up GenSight Biologics viennent de réussir récemment une performance clinique sur un patient aveugle. Depuis plusieurs années ils ont développé la thérapie « optogénétique » afin de redonner la vue à des patients devenus aveugles.

Cette approche thérapeutique nous avait déjà été signalée et décrite en 2017 lors du colloque « La chimie et les sens » à la Maison de la Chimie par le docteur Serge Picaud de l’INSERM (2). Cette incroyable innovation repose sur l’utilisation du système photosensible d’une algue unicellulaire qui est capable de se déplacer vers une source de lumière. Le principe de base est dû à une protéine qui sous la perception de la lumière ouvre un canal ionique dans la cellule et produit donc un courant qui agit sur le déplacement de l’algue (3). Les chercheurs, par biochimie, ont réussi à extraire le code génétique de cette protéine de la membrane des algues, à l’aide d’un vecteur viral de type virus adéno-associé (AAV) classiquement utilisé en thérapie génique. Ce vecteur est injecté dans l’œil, il diffuse dans la rétine et pénètre les neurones résiduels. Il a été montré que cette protéine photosensible est alors exprimée dans les cellules ganglionnaires de la rétine qui peuvent ainsi envoyer des signaux aux neurones du cerveau en fonction de l’intensité lumineuse reçue. Après des essais menés sur des souris puis sur des primates, les premiers essais cliniques de phases I et II en concentration progressive et essais de toxicologie et de rejets possibles immunitaires sont assez positifs. Ils ont cependant montré qu’il fallait des intensités lumineuses très élevées afin d’obtenir un stimulus conséquent chez les patients. D’où la nécessité de recourir à des lunettes spéciales qu’ont mises au point deux start-up spécialisées. Ces lunettes sont dotées de micro-caméras qui captent les changements d’intensité lumineuse et les retransmettent à l’œil au moyen d’une sorte de vidéoprojecteur, en images virtuelles monochromes, projetées à forte intensité sur les cellules ganglionnaires de la rétine qui peuvent ainsi envoyer un stimulus correct au cerveau.

C’est donc tout récemment en 2021 qu’un patient ayant perdu la vue par la mort des cellules photoréceptrices de la rétine, conséquence d’une rétinopathie pigmentaire, a retrouvé partiellement la vue au cours de cet essai clinique. Cette maladie génétique dégénérative de l’œil se caractérise par une perte progressive de la vision. Les chercheurs pensent aussi que cette approche par protéines photosensibles peut s’appliquer à d’autres pathologies de la rétine dont la dégénérescence maculaire qui se lie à l’âge de plus en plus élevé de nos concitoyens.

Il est remarquable que ce qui avait été annoncé en 2017 par une conférence en guise d’interrogation à la Maison de la chimie : « Faire revoir un aveugle avec le système photosensible d’une algue : bientôt une réalité ? » (2) soit vraiment devenu une réalité, 4 ans après, à partir d’une source naturelle (4) grâce aux biochimistes, ophtalmologues et star-up français et suisses.

Jean-Claude Bernier
Mai 2021

Pour en savoir plus
(1) La rétine en silicium (vidéo Les idées Plein la Tech)
(2) Faire revoir un aveugle avec le système photosensible d’une algue : bientôt une réalité ? conférence et article de Serge Picaud, Colloque La chimie et les sens, 22 février 2017
(3) Zoom sur la valorisation des algues Jean-Pierre Foulon
(4) Nature et chimie : des alliées pour accéder à de nouveaux médicaments conférence et article de Janine Cossy, Colloque Chimie et nouvelles thérapies, 13 novembre 2019
